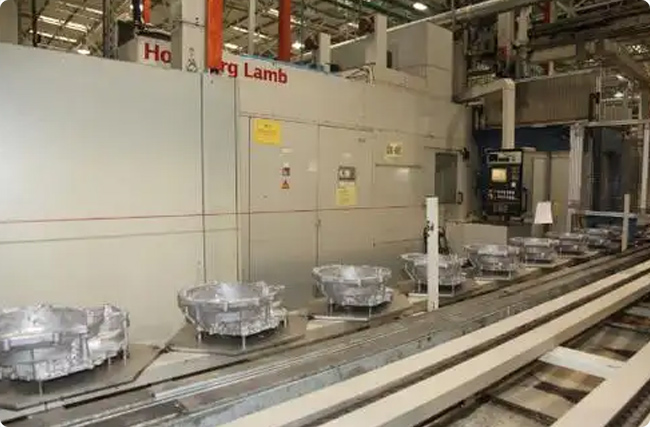

在新能源汽車變速箱殼體生產線上，一臺搭載定制復合刀具的動力頭正同時完成鉆孔、倒角和銑槽三道工序——這樣的高效加工場景正重塑現代制造業的競爭格局。作為非標專用機床的核心執行單元，切削動力頭的刀具選擇直接影響著設備綜合效率、加工精度及生產成本。
一、匹配法則：工件材料與刀具材質的科學對應
1.難加工材料解決方案
鈦合金/高溫合金：優先選用含鈷高速鋼或超細晶粒硬質合金刀具，其高溫硬度可達HRA92以上，如航空發動機葉片加工專用刀具能有效抑制粘刀現象
淬硬鋼（HRC>50）：立方氮化硼（CBN）刀片可實現以銑代磨，表面粗糙度控制在Ra0.4μm以內，效率提升3倍
復合材料：PCD金剛石涂層刀具在加工碳纖維時壽命是硬質合金的20倍，避免分層缺陷
2.幾何參數優化邏輯
不銹鋼薄壁件：采用35°大前角設計，減少切削變形導致的尺寸漂移
深孔加工：帶內冷槽的階梯鉆頭配合15°螺旋角，實現排屑效率提升40%
二、加工類型與刀具結構優選策略
|
加工類型
|
推薦刀具結構
|
效率增益點
|
|
多工序復合
|
組合式階梯刀具
|
減少換刀時間60%
|
|
曲面精加工
|
球頭立銑刀+液壓刀柄
|
表面精度提升至IT6級
|
|
大批量孔加工
|
可轉位鉆銑復合刀盤
|
單件成本降低35%
|
三、非標刀具定制決策樹
當遇到以下場景時，專業非標組合機床廠家將成為破局關鍵：
1.異形工件加工：如汽輪機叉型葉片的組合盤銑刀方案，通過特殊廓形設計實現一次裝夾成型
2.工序集成需求：某非標組合機床廠家為閥體加工設計的展刀頭，集成鏜削與徑向開槽功能，但需注意油壓穩定性控制（建議≤3MPa）
3.空間受限工況：微型動力頭（如φ62mm電主軸）搭配ER20夾頭，滿足機械臂末端113mm刀具精密夾持
四、動力頭性能參數匹配準則
1.扭矩轉速平衡：大扭矩電主軸（如MSIY6208的1N·m扭矩）在6000rpm時仍能保持5μm跳動精度，適合重切削
2.接口兼容性：
BMT90接口動力頭適配ISO30刀柄，剛性強
熱裝刀柄系統確保3μm以下跳動精度，比彈簧夾頭剛性提升20%
3.冷卻協同：加工高溫合金時必須選用水冷動力頭（IP64防護），避免主軸熱伸長導致精度漂移
五、失效預防與效能優化
振動控制：堡威BMT75動力頭采用阻尼減振刀桿，加工長徑比＞5的細長軸時顫振降低70%
智能監控：在刀柄植入RFID芯片，實時采集切削力數據，預警刀具破損（響應時間≤50ms）
維保規程：每日清潔主軸錐孔+周檢液壓單元管路，可使動力頭故障間隔延長至8000小時
當深圳某新能源汽車部件非標組合機床廠家為減速器殼體生產線配置模塊化刀具系統后，換型時間從45分鐘壓縮至15分鐘——這印證了系統化選刀思維的價值。未來三年，融合數字孿生技術的智能選刀平臺將逐步普及，但核心準則永不過時：刀具是工藝的物化表達，脫離加工場景的選型如同無矢之弓。掌握本指南的精髓，您的動力頭將不僅是金屬切除工具，更是制程競爭力的鑄造者。
|
